탄성파는 고체, 액체, 기체와 같은 매질을 통해 전달되는 파동입니다. 지진, 초음파, 음향학 등 다양한 물리적 현상을 설명하며, 매질의 성질과 경계 조건에 따라 진행, 투과, 반사와 같은 현상이 발생합니다. 이번 포스팅에서는 탄성파의 기본 원리와 진행, 투과, 반사의 과정 및 이를 이해하기 위한 물리적 배경을 알아보겠습니다.
탄성파의 진행, 투과, 반사
1. 탄성파란?
1.1 정의
• 탄성파는 매질의 탄성에 의해 발생하고, 매질의 입자가 진동하며 에너지가 전달되는 파동입니다.

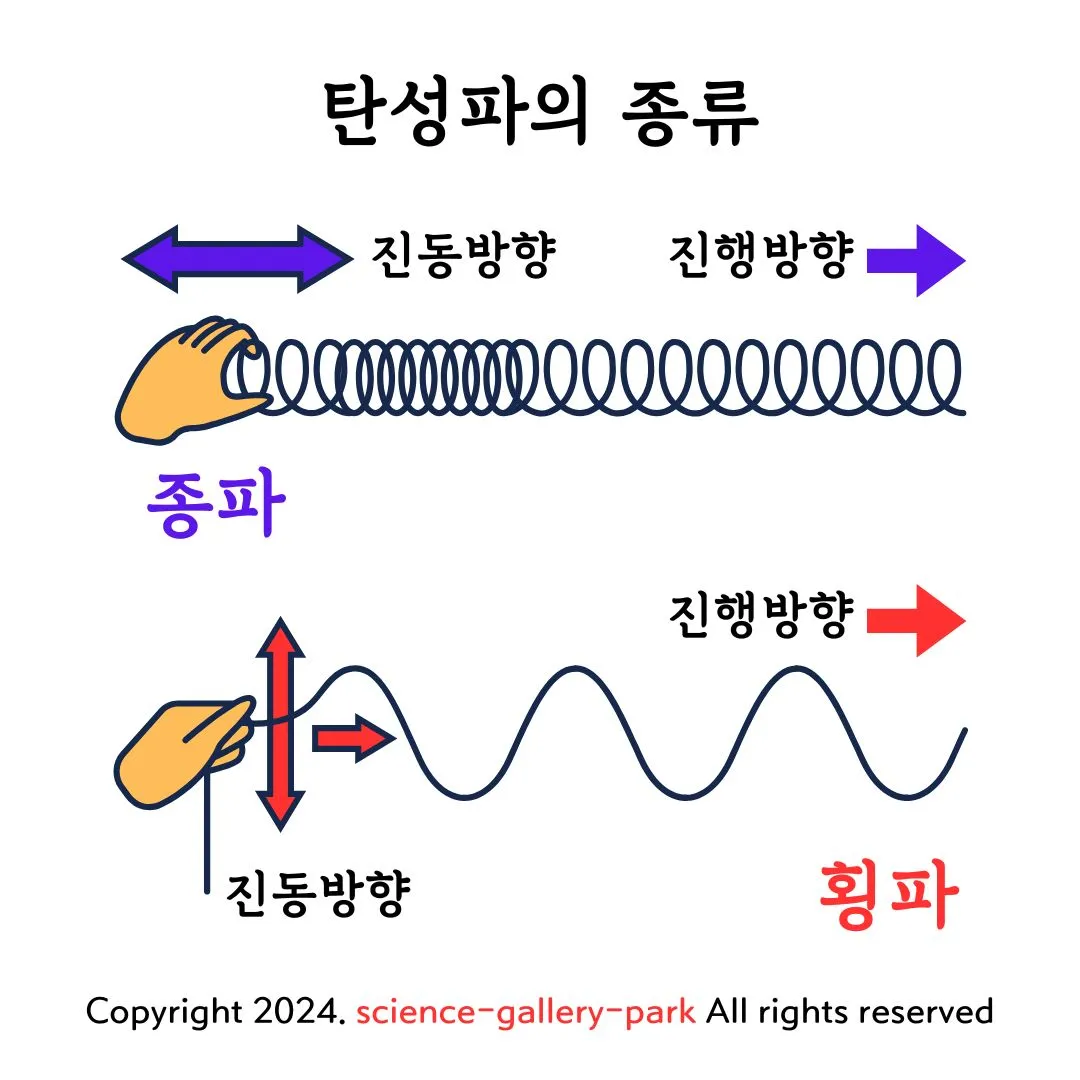

종류:
• 종파(Longitudinal Wave): 입자의 진동이 파동의 진행 방향과 평행. (예: 음파)
• 횡파(Transverse Wave): 입자의 진동이 파동의 진행 방향에 수직. (예: 물결파, 전단파)
2. 탄성파의 진행
2.1 진행 원리
• 탄성파는 매질의 입자가 복원력을 기반으로 주기적으로 진동하며 에너지를 전달합니다.
• 파동의 속도는 매질의 물리적 성질에 따라 결정됩니다.
2.2 속도 공식
1. 종파 속도:
$v = \sqrt{\frac{K + \frac{4}{3}G}{\rho}}$
• $K$ : 체적 탄성 계수.
• $G$ : 전단 계수.
• $\rho$ : 밀도.
2. 횡파 속도:
$v = \sqrt{\frac{G}{\rho}}$
• $G$ : 전단 계수.
3. 탄성파의 투과
3.1 투과 현상
• 파동이 매질의 경계에서 다른 매질로 진행하며 일부 에너지가 투과됩니다.
• 파동의 속도와 방향은 매질의 밀도와 탄성 계수에 따라 변화합니다.
3.2 굴절 법칙
• 파동이 경계면에서 속도가 다른 매질로 들어갈 때 굴절이 발생합니다.
• 스넬의 법칙:
$\frac{\sin \theta_1}{\sin \theta_2} = \frac{v_1}{v_2}$
• $\theta_1, \theta_2$ : 입사각과 굴절각.
• $v_1, v_2$ : 매질 1과 매질 2에서의 속도.
4. 탄성파의 반사
4.1 반사 현상
• 파동이 매질의 경계에서 반사되어 일부 에너지가 원래 매질로 되돌아갑니다.
• 반사된 파의 세기는 경계면의 물리적 특성에 따라 달라집니다.
4.2 반사 법칙
• 입사각과 반사각은 항상 같습니다.
$\theta_{\text{입사}} = \theta_{\text{반사}}$
4.3 반사의 종류
1. 완전 반사: 에너지가 모두 반사됨.
2. 부분 반사: 일부는 반사되고, 일부는 투과.
5. 실생활 응용
1. 지진학: 지구 내부 탐사
원리 |
• 지진이 발생하면 지진파(P파와 S파)가 지구 내부를 통해 전파됩니다. • 각 파의 진행 속도와 특성을 분석하면 지구 내부 구조를 알 수 있습니다. |
구체적인 사례 |
1. P파와 S파 분석 • P파(종파): 고체와 액체를 통과하며 속도가 빠릅니다. • S파(횡파): 고체만 통과하며 속도가 느립니다. • S파가 액체 지구핵을 통과하지 못하는 현상으로 지구핵의 성질을 밝혀냄. 2. 지진 진원 분석 • 탄성파의 도달 시간 차이를 이용해 지진의 진원과 강도를 계산합니다. • 경계면에서의 반사와 굴절을 통해 지진파의 움직임을 추적. |
2. 초음파 검사: 의료 영상 기술
원리 |
• 초음파(고주파 탄성파)는 인체 조직과 경계면에서 반사되어 내부 구조를 시각화합니다. • 반사된 신호를 분석하여 조직 밀도와 두께를 확인합니다. |
구체적인 사례 |
1. 태아 검사 • 초음파를 사용해 태아의 위치, 크기, 건강 상태를 비침습적으로 확인합니다. 2. 장기 검사 • 간, 신장, 심장 등의 상태를 초음파로 진단. • 간암, 담석, 심장벽 두께 등을 정확히 분석. 3. 혈류 분석 • 혈관 내 혈류 속도와 방향을 확인하여 혈전이나 혈관 이상을 진단. |
3. 건축과 구조물 진단
원리 |
• 초음파 또는 탄성파를 사용해 건물, 다리, 터널 등의 내부 결함을 감지. • 파동이 결함에서 반사되거나 굴절하는 현상을 분석하여 손상 상태를 평가. |
구체적인 사례 |
1. 균열 진단 • 탄성파를 이용해 콘크리트나 금속 구조물 내부의 균열을 감지. • 예: 교량의 강도 유지 여부를 평가. 2. 재료 검사 • 건축 자재의 밀도와 탄성을 측정하여 품질을 확인. • 초음파로 철근의 부식 여부를 진단. 3. 지진 대응 설계 • 건물의 고유 진동수(자연 진동수)를 계산하여 지진에 대비한 설계를 진행. |
4. 음향 설계와 엔터테인먼트
원리 |
• 탄성파의 반사와 흡음을 조절해 소리의 품질을 최적화합니다. • 음향의 전달 특성을 고려하여 공간 설계를 진행. |
구체적인 사례 |
1. 공연장 음향 설계 • 반사음과 직접음의 비율을 조정하여 관객이 모든 위치에서 고른 음질을 경험할 수 있도록 설계. • 반사면과 흡음재의 배치를 통해 공명과 잔향을 제어. 2. 녹음 스튜디오 • 스튜디오 내부의 흡음재와 반사재를 배치해 소음과 에코를 제거. 3. 가정용 스피커 • 스피커 내부에서의 공진(Resonance)을 탄성파의 반사로 조절해 고음질을 구현. |
5. 비파괴 검사: 산업 품질 관리
원리 |
• 초음파를 사용해 물질의 내부 결함을 탐지합니다. • 반사와 투과된 파동의 패턴을 분석하여 손상 상태를 파악합니다. |
구체적인 사례 |
1. 항공기 부품 검사 • 항공기의 날개와 엔진 부품 내부의 균열이나 결함을 초음파로 검사. • 결함이 발견되면 정비나 교체로 안전성을 유지. 2. 파이프라인 점검 • 석유 및 가스 파이프라인 내부의 부식이나 손상을 감지. • 초음파를 통해 누출 가능성을 사전에 차단. 3. 철도 레일 검사 • 초음파를 사용해 철도 레일 내부의 미세 균열을 발견하여 사고를 예방. |
6. 지하 탐사와 자원 탐사
원리 |
• 탄성파는 지하 구조와 지질학적 층의 밀도 차이에 따라 반사, 투과, 굴절됩니다. |
구체적인 사례 |
1. 석유와 천연가스 탐사 • 탄성파를 땅속으로 발사하고, 반사파를 분석해 석유와 가스층을 확인. • 저밀도 물질은 반사 신호가 약하고, 고밀도 물질은 강한 신호를 보냄. 2. 지하수 탐사 • 탄성파를 이용해 물이 있는 지층을 찾아냅니다. 3. 광물 탐사 • 지진파를 활용하여 금, 철광석, 희토류 등 광물 자원의 분포를 파악. |
자주 묻는 질문 (FAQs)
1. 탄성파는 무엇인가요?
탄성파는 매질의 탄성력을 기반으로 에너지를 전달하는 파동입니다.
2. 종파와 횡파의 차이점은 무엇인가요?
종파는 입자의 진동이 파동의 진행 방향과 평행하며, 횡파는 진동이 진행 방향에 수직입니다.
3. 탄성파의 속도는 무엇에 의해 결정되나요?
매질의 밀도와 탄성 계수에 의해 결정됩니다.
4. 탄성파가 투과와 반사를 동시에 하나요?
네, 경계면에서 파동은 일부는 투과하고 일부는 반사됩니다.
5. 탄성파는 어디에서 사용되나요?
지진학, 초음파 검사, 음향 설계, 구조물 진단 등 다양한 분야에서 사용됩니다.
