지진파, 지구의 숨겨진 내부를 탐험하다
인류의 발길이 닿지 않는 깊은 곳, 지진파가 밝혀내는 지구의 비밀
자료를 보시기 전 제가 준비한 지진파 탐험에 대한 팟캐스트를 틀어놓고 읽어보세요 ^^ 도움 되실겁니다.
1. 미지의 지구 내부
지구는 평균 반지름 약 6,371km의 거대한 행성이지만, 인류가 직접 도달한 가장 깊은 곳은 콜라 시추공의 약 12.26km에 불과합니다. 이는 지구 반지름의 1/500에도 미치지 못하는 깊이로, 지구 내부 대부분은 여전히 미지의 영역으로 남아있습니다.
지구의 형성, 판 운동, 화산, 지진 등 핵심 현상을 이해하려면 내부 구조에 대한 심층 지식이 필수적입니다. 직접 탐사의 한계를 극복하는 가장 효과적인 방법이 바로 지진파를 이용한 간접 탐사입니다. 지진파는 지구 내부를 통과하며 매질의 특성에 따라 속도와 경로가 변하며, 이를 분석하여 X-레이처럼 지구 내부를 '영상화'합니다.
2. 지진파의 비밀
지진파는 지구 내부에서 발생한 에너지가 파동 형태로 전달되는 현상입니다. 크게 실체파와 표면파로 나뉩니다.
표면파(레일리파, 러브파)는 지표면을 따라 이동하며 진폭이 커 큰 피해를 유발합니다. T파는 해수 저속층을 통과합니다.
지진파의 전파 원리
- 속도 변화: 매질의 밀도, 강성률, 상(고체/액체)에 따라 속도 변화. 일반적으로 깊어질수록 밀도 증가로 속도 증가.
- 굴절 및 반사: 다른 물질 경계면(불연속면)에서 휘거나 반사. 스넬의 법칙에 따라 곡선 경로로 전파.
- 전환파: 불연속면에서 P파 ↔ S파 상호 전환 가능.
3. 지구의 층을 밝히다
지진파 속도 변화 분석을 통해 지구는 지각, 맨틀, 외핵, 내핵의 4개 주요 층으로 구분됩니다. 중심으로 갈수록 온도, 압력, 밀도가 증가합니다.
지각 (Crust): 가장 바깥쪽 얇은 고체 층. 대륙지각(화강암질, ~35km), 해양지각(현무암질, ~5km).
맨틀 (Mantle): 지구 부피의 약 83% 차지. 고체지만 유동성 있어 맨틀 대류 유발. 감람암질.
외핵 (Outer Core): 액체 상태의 철-니켈. S파 통과 불가. 지구 자기장 생성.
내핵 (Inner Core): 고체 상태의 철-니켈. 엄청난 압력으로 고체 유지.
4. 주요 경계면, 불연속면
지진파 속도가 급격히 변하는 경계면으로, 지구 내부 주요 층들을 구분합니다.
모호로비치치 불연속면 (모호면)

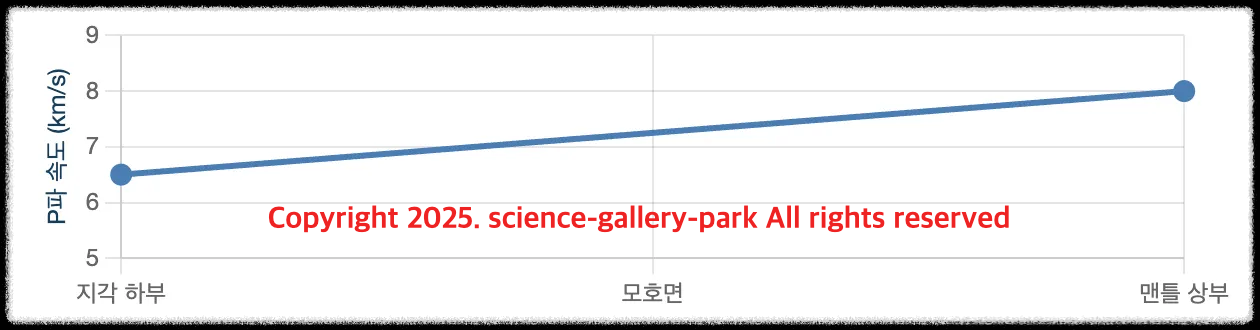

지각과 맨틀의 경계 (평균 깊이: 대륙 ~35km, 해양 ~5km). P파 속도 6-7 km/s → 8 km/s로 급증.
구텐베르크 불연속면
맨틀과 외핵의 경계 (깊이 ~2900km). P파 속도 급감, S파 소멸 (외핵 액체 증거). 이로 인해 P파와 S파의 '암영대' 발생.
레만 불연속면
외핵과 내핵의 경계 (깊이 ~5100km). P파 속도 다시 증가 (내핵 고체 증거).
암영대 (Shadow Zone)
외핵으로 인해 특정 지역(진앙 지심각 104°-140°)에서 P파가 약하게 관측되거나 S파가 관측되지 않는 현상. 지구 내부 층상 구조의 강력한 증거.
5. 지진파 속도, 내부를 읽는 암호

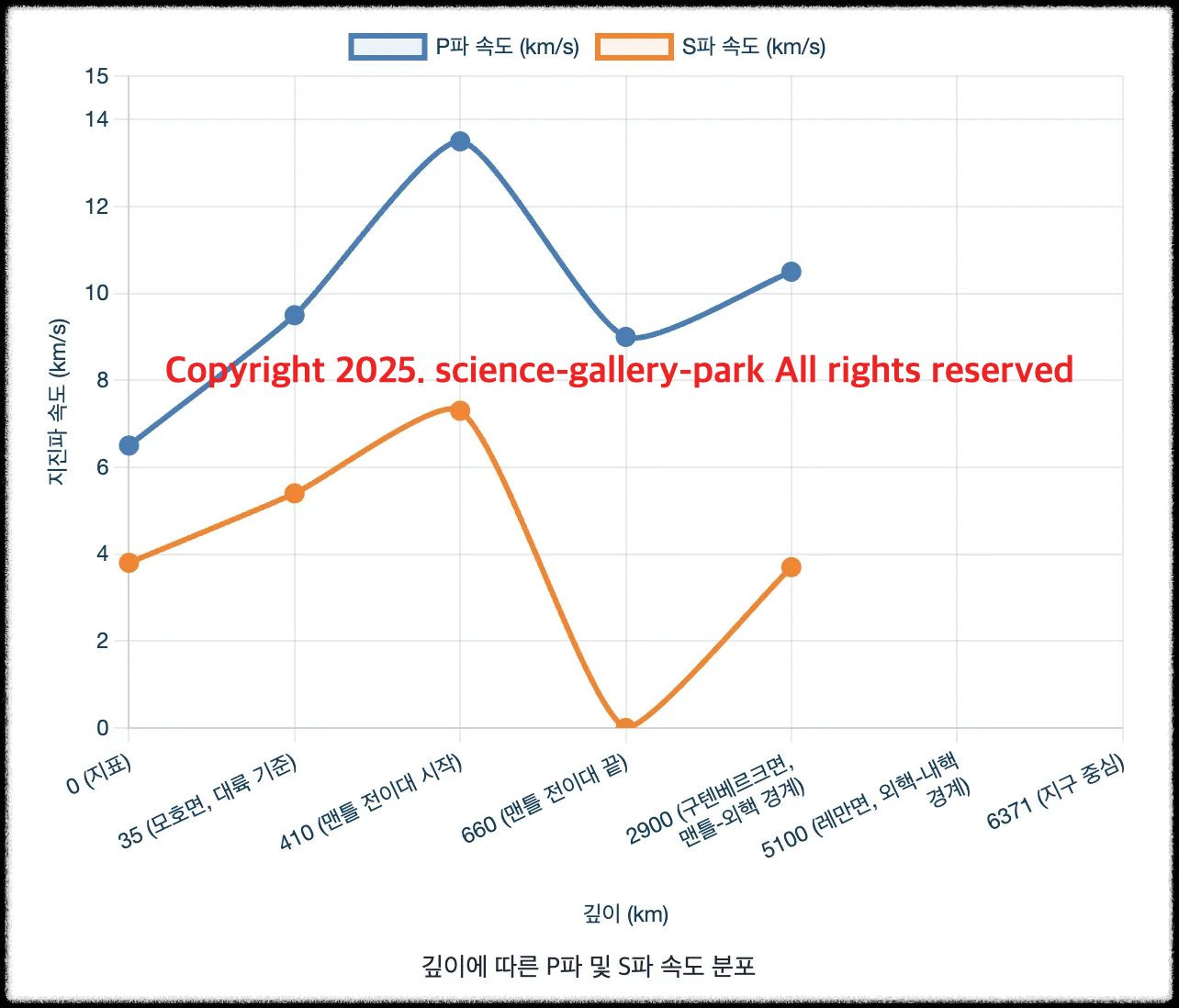

지구 깊이에 따른 P파와 S파의 속도 변화를 나타낸 곡선은 각 층의 물리적 특성을 이해하는 핵심 정보를 제공합니다. 특히 외핵에서 S파 속도가 0이 되는 것은 외핵이 액체임을 명확히 보여줍니다.
▼ 표 1: 지구 내부 주요 층별 지진파 속도 및 물리적 특성
| 층 | 깊이 (km) | P파 속도 (km/s) | S파 속도 (km/s) | 상태 | 밀도 (g/cm³) | 주요 구성 물질 |
| 지각 | 0-35 (대륙), 0-5 (해양) | 5-8 | 3.5-4.5 | 고체 | 2.7-3.0 | 화강암질/현무암질 |
| 맨틀 | 35-2900 | 8-13.5 | 4.5-7.3 | 고체(유동성) | 3.3-5.4 | 감람암질 |
| 외핵 | 2900-5100 | 8-10 | 0 (전파 불가) | 액체 | 9.5-12.2 | 철, 니켈 |
| 내핵 | 5100-6400 | 10-11 | 3.5-4.0 | 고체 | 12.8-14.5 | 철, 니켈 |
참고: 속도 및 밀도 값은 평균적인 근사치이며, 지역 및 깊이에 따라 차이가 있을 수 있다.
6. 3D로 보는 지구, 지진파 토모그래피
지진파 토모그래피는 의료용 CT 스캔처럼, 여러 지진 관측소에서 기록된 지진파의 도달 시간 및 진폭 변화를 분석하여 지구 내부의 3차원 속도 구조를 재구성하는 첨단 기술입니다. 이를 통해 맨틀 내부의 복잡한 불균질성(온도, 조성 차이)을 밝혀냈습니다.
맨틀 불균질성 발견
과거 균질하다고 여겨졌던 맨틀 내부에 거대한 저속도 지역(LLSVP: 뜨거운 부분)과 고속도 지역(차가운 섭입판) 등 대규모 구조 발견.
지진파 토모그래피는 맨틀 플룸, 섭입대 등 지구 내부의 역동적 과정을 시각화하여 판 구조론과 지구 진화 이해를 심화시켰습니다.
7. 미래를 향한 탐사
지진파 탐사는 놀라운 성과를 거두었지만, 해상도, 불확실성, 관측망 불균일성 등의 한계가 있습니다. 그러나 기술 발전으로 미래는 밝습니다.
실용적 응용 분야
- 지진 재해 예측 및 대비: 섭입대 구조 이해, 조기 경보 시스템 정확도 향상.
- 자원 탐사: 석유, 천연가스 등 지하 자원 탐사.
- 건설 및 도시 계획: 지반 특성 파악, 안전 설계.
- 기후 변화 및 기타: 빙하 미세 지진 분석, 지하 유적 탐사.
결론: 지구의 맥박을 듣다
지진파를 통한 지구 내부 탐사는 인류가 직접 접근할 수 없는 심부의 비밀을 밝히는 가장 강력한 수단입니다. P파와 S파의 특성 분석은 지구의 층상 구조와 외핵의 액체 상태를 규명했고, 토모그래피 기술은 3차원 내부 모습을 드러냈습니다. AI와 첨단 기술의 발전은 한계를 극복하며 탐사의 정밀도를 높이고 있으며, 그 응용 분야는 재해 예측부터 자원 탐사, 행성 과학에 이르기까지 광범위합니다. 지진파 연구는 앞으로도 지구의 근본적인 이해를 심화시켜 나갈 것입니다.
